ФИПа 0,7-0,6; ФИПа 1,0-0,6

 Фильтр ионитный прямоточный первой ступени ФИПа представляет собой вертикальный однокамерный цилиндрический аппарат, состоящий из основных элементов: корпуса, фланцевого верхнего днища, фланцевого нижнего днища, верхнего, и нижнего распределительных устройств, трубопроводов, запорной арматуры, пробоотборного устройства и фильтрующей загрузки.

ФИПа-0,7-0,6, ФИПа-1,0-0,6 - корпус этих ионообменных фильтров состоит из листовой стальной цилиндрической обечайки к верхней части, которой приварен фланцевый разъем. Между нижним эллиптическим днищем и обечайкой тоже имеется фланцевый разъем, в котором зажато нижнее распределительное устройство . Внутренняя поверхность фильтра ионитного покрыта антикоррозионным покрытием

К нижнему днищу приварены три опоры для установки фильтра на фундамент.

По центру верхнего и нижнего эллиптических днищ фильтров ФИПа приварены фланцы, к которым с внутренней стороны фильтра прикреплены дренажно-распределительные устройства, а с наружной стороны по фронту фильтра присоединяют подводящие и отводящие трубопроводы.

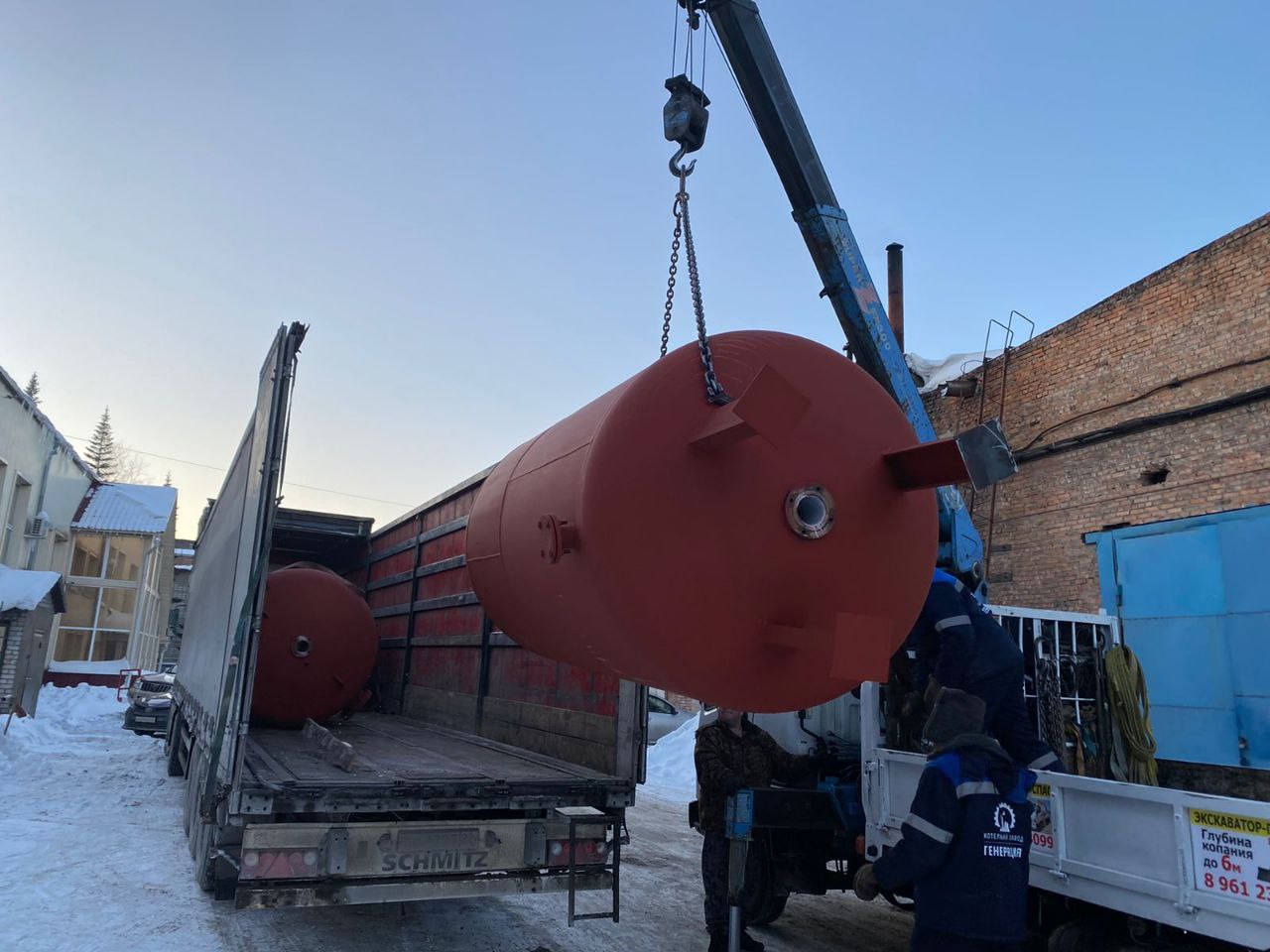

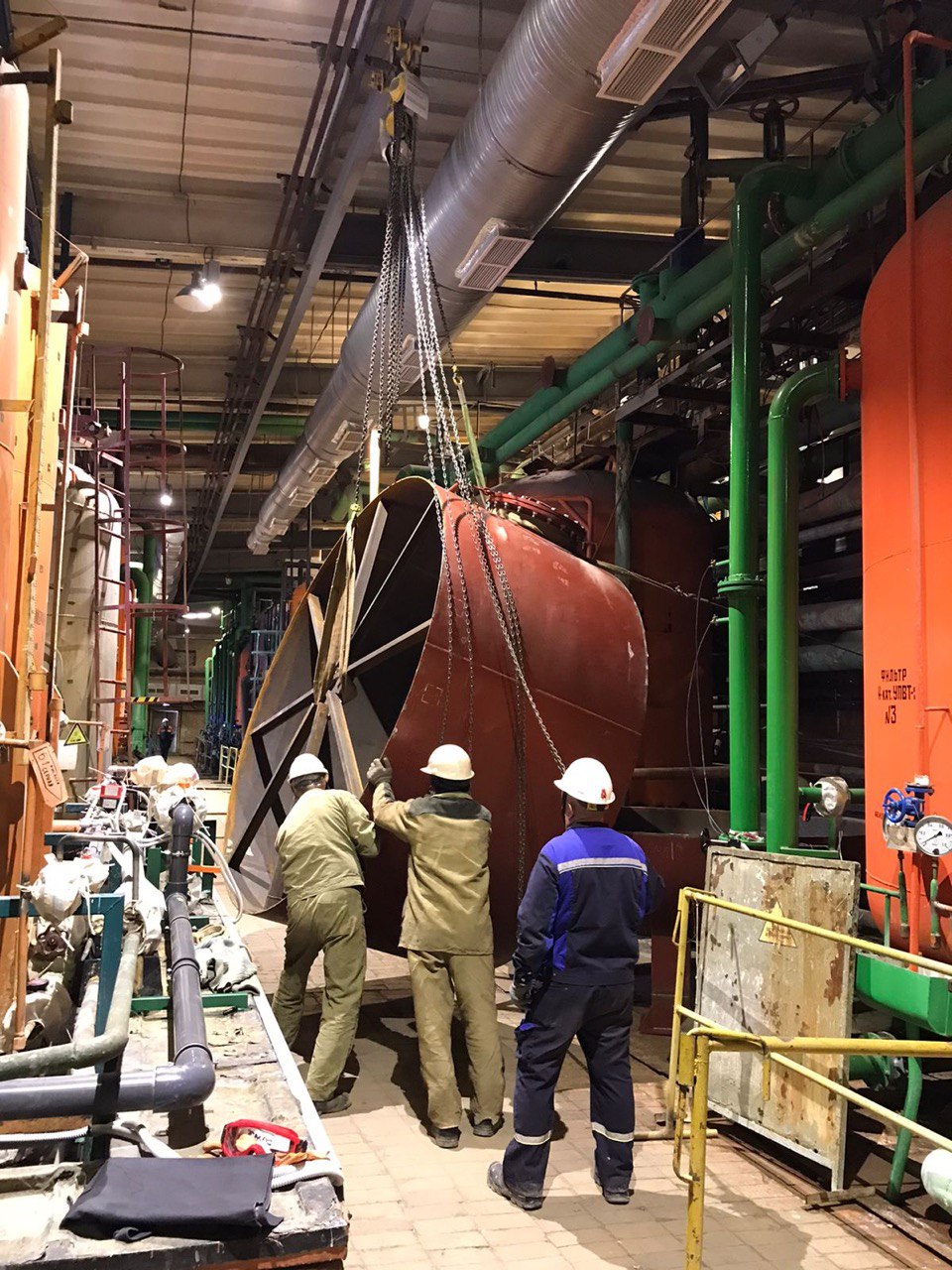

К верхнему эллиптическому днищу корпуса фильтра приварены две косынки для подъема корпуса фильтра при его транспортировке и монтаже.

Для периодического отвода воздуха, скапливающегося в верхней части фильтра, имеется трубопровод с вентилем.

Трубопроводы и запорная арматура, расположенные по фронту фильтра, позволяют в процессе эксплуатации переключать все потоки воды. Пробоотборное устройство, размещено по фронту фильтра, оно состоит из трубок, соединенных с подводящим и отводящим трубопроводами, вентилей и манометров, показывающих давление до и после фильтра.

Материалы.

Корпус фильтра ионитного - углеродистая сталь, на внутреннюю поверхность которой нанесено антикоррозионное покрытие. Обвязка фильтра - трубопроводы из полипропилена или из углеродистой стали. Арматура - согласно требований Заказчика.

Верхнее распределительное устройство - из нержавеющей стали или из пластика, по согласованию с Заказчиком. Нижнее дренажно-распределительное устройство - из нержавеющей стали.

Комплектность поставки:

Корпус фильтра с антикоррозионным покрытием.

Трубопроводы и арматура в пределах фронта фильтра.

Пробоотборные устройства, манометры с трехходовыми кранами для каждой камеры.

Верхнее распределительное устройство.

Нижнее дренажно-распределительное устройство.

Прокладочные материалы и крепежные детали.

 Фильтр ионитный прямоточный первой ступени ФИПа - это вертикальный цилиндрический аппарат, который состоит из корпуса, нижнего и верхнего распределительных устройств, трубопроводов, запорной арматуры, пробоотборного устройства и фильтрующей загрузки.

Корпус фильтра ионитного параллельноточного - цилиндрическая сварная обечайка из листовой стали с приварными эллиптическими верхним и нижним днищами . К нижнему днищу приварены три опоры для установки фильтра на фундамент.

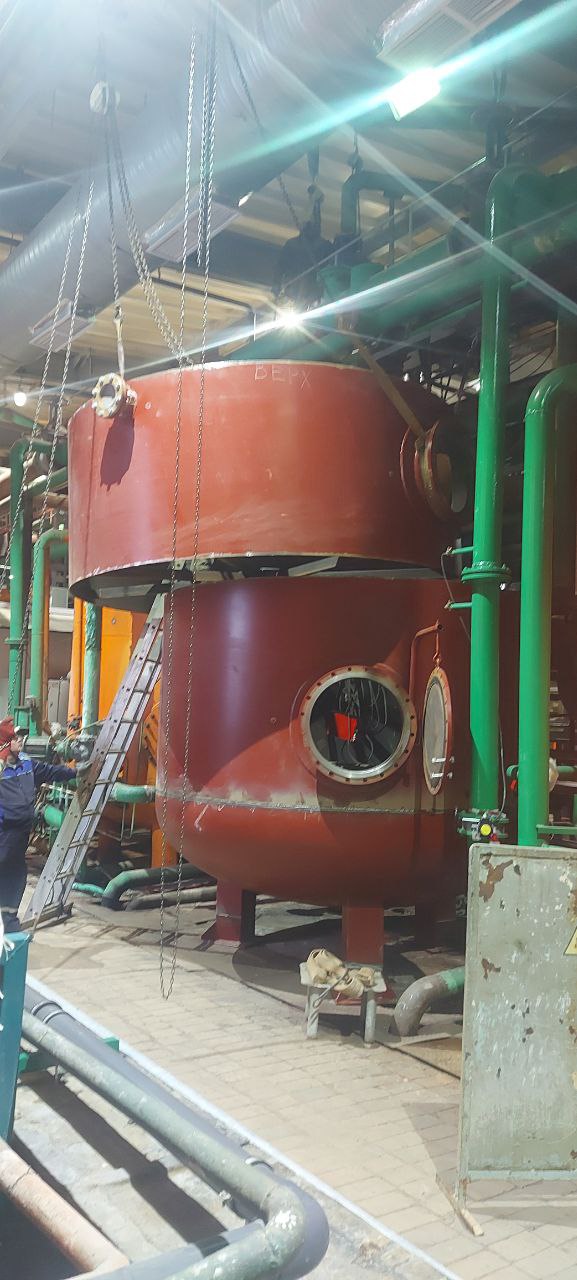

Корпус фильтра ионообменного оборудован двумя люками, расположенными в верхней и нижней цилиндрической части корпуса.

Верхний люк предназначен для загрузки и периодического осмотра состояния поверхностей фильтрующего материала, ревизии и ремонта верхнего распределительного устройства.

Нижний люк предназначен для монтажа и ремонта нижнего и верхнего дренажно-распределительных устройств, для выполнения внутренней антикоррозионной защиты корпуса фильтра.

По центру верхнего и нижнего эллиптических днищ фильтров приварены фланцы, к которым с внутренней стороны фильтра - прикреплены дренажно-распределительные устройства, а с наружной стороны по фронту фильтра присоединяют подводящие и отводящие трубопроводы.

Для гидрозагрузки фильтрующего материала в верхней части обечайки предусмотрен штуцер.

Для гидровыгрузки фильтрующего материала в нижнем эллиптическом днище предусмотрен штуцер.

К верхнему эллиптическому днищу корпуса фильтра приварены две косынки для подъема корпуса фильтра при его транспортировке и монтаже. Для отвода воздуха, скапливающегося в верхней части фильтра, имеется трубопровод с вентилем.

Трубопроводы и запорная арматура, расположенные по фронту фильтра, позволяют в процессе эксплуатации переключать все потоки воды.

Пробоотборное устройство, размещённое по фронту фильтра, состоит из трубок, соединенных с подводящим и отводящим трубопроводами, вентилей и манометров, показывающих давление до и после фильтра.

Материалы.

Корпус ионитного фильтра - углеродистая сталь, на внутреннюю поверхность которой нанесено антикоррозионное покрытие.

Обвязка фильтра - трубопроводы из полипропилена или из углеродистой стали. Арматура - согласно требований Заказчика.

Верхнее распределительное устройство - из нержавеющей стали.

Нижнее дренажно-распределительное устройство - из нержавеющей стали.

Комплектность поставки:

Корпус фильтра с антикоррозионным покрытием.

Трубопроводы и арматура в пределах фронта фильтра.

Пробоотборное устройство, манометры с трехходовыми кранами.

Верхнее распределительное устройство.

Нижнее дренажно-распределительное устройство.

Прокладочные материалы и крепежные детали.

Техническая характеристика ионитных фильтров первой ступени
ФИПа

	ФИПа 0,7-0,6	ФИПа 1,0-0,6	ФИПа 1,4-0,6	ФИПа 2,0-0,6	ФИПа 2,6-0,6	ФИПа 3,0-0,6	ФИПа 3,4-0,6
Диаметр фильтра, м	0,7	1,0	1,4	2,0	2,6	3,0	3,4
Площадь фильтрации,м2	0,385	0,785	1,54	3,14	5,3	7,1	9,1
Давление, МПа: Рабочее пробное гидравлическое	0,6	0,6	0,6	0,6	0,6	0,6	0,6
	0,9	0,9	0,9	0,9	0,9	0,9	0,9
Температура, °С	40	40	40	40	40	40	40
Производительность, м3/ч	10-15	25-30	45-55	80-100	130-­145	180-­200	220-­240
Фильтрующая загрузка (катионит) высота слоя, м обьём, м3	кат.	кат.	кат.	кат.	кат.	кат.	кат.
	2,0	2,0	2,0	2,0	2,0	2,0	2,0
	0,7	1,57	3,08	6,28	10,6	14,2	18,2
Номер чертежа	507.55. 96.000 СБ	510.55. 96.000 СБ	514.55. 96.000 СБ	520.55. 96.000 СБ	526.55. 96.000 СБ	530.55. 96.000 СБ	534.55. 96.000 СБ
Масса конструкции фильтра , т:	0,7	1,2	1,9	3,0	4,8	5,7	7,5

ФИПаII 1,4-0,6; ФИПаII 2,0-0,6; ФИПаII 2,6-0,6; ФИПаII 3,0-0,6

Ионитовый прямоточный фильтр второй ступени ФИПаII - это вертикальный цилиндрический аппарат, который состоит из корпуса, нижнего и верхнего распределительных устройств, трубопроводов, запорной арматуры, пробоотборного устройства и фильтрующей загрузки.

Корпус фильтра ионообменного - цилиндрическая сварная обечайка из листовой стали с приварными эллиптическими верхним и нижним днищами . К нижнему днищу приварены три опоры для установки фильтра на фундамент.

Корпус ионитного фильтра ФИПаII оборудован двумя люками, расположенными в верхней и нижней цилиндрической части корпуса.

Верхний люк предназначен для загрузки и периодического осмотра состояния поверхностей фильтрующего материала , ревизии и ремонта верхнего распределительного устройства.

Нижний люк предназначен для монтажа и ремонта нижнего и верхнего дренажно-распределительных устройств, для выполнения внутренней антикоррозионной защиты корпуса фильтра.

По центру верхнего и нижнего эллиптических днищ фильтров приварены фланцы, к которым с внутренней стороны фильтра - прикреплены дренажно-распределительные устройства, а с наружной стороны по фронту фильтра присоединяют подводящие и отводящие трубопроводы.

Для гидрозагрузки фильтрующего материала в верхней части обечайки предусмотрен штуцер.

Для гидровыгрузки фильтрующего материала в нижнем эллиптическом днище предусмотрен штуцер.

К верхнему эллиптическому днищу корпуса фильтра приварены две косынки для подъема корпуса фильтра при его транспортировке и монтаже. Для отвода воздуха, скапливающегося в верхней части фильтра, имеется трубопровод с вентилем.

Трубопроводы и запорная арматура, расположенные по фронту фильтра, позволяют в процессе эксплуатации переключать все потоки воды.

Пробоотборное устройство, размещённое по фронту фильтра, состоит из трубок, соединенных с подводящим и отводящим трубопроводами, вентилей и манометров, показывающих давление до и после фильтра.

Материалы.

Корпус ионообменного фильтра - углеродистая сталь, на внутреннюю поверхность которой нанесено антикоррозионное покрытие. Обвязка фильтра - трубопроводы из полипропилена или из углеродистой стали. Арматура - согласно требований Заказчика.

Верхнее распределительное устройство - из нержавеющей стали.

Нижнее дренажно-распределительное устройство - из нержавеющей стали.

Комплектность поставки:

Корпус ионитного фильтра с антикоррозионным покрытием.

Трубопроводы и арматура в пределах фронта фильтра.

Пробоотборное устройство, манометры с трехходовыми кранами.

Верхнее распределительное устройство.

Нижнее дренажно-распределительное устройство.

Прокладочные материалы и крепежные детали.



 Техническая характеристика ионитных фильтров второй ступени ФИПаII

	ФИПаII 0,7-0,6	ФИПаII 1,0-0,6	ФИПаII 1,4-0,6	ФИПаII 2,0-0,6	ФИПаII 2,6-0,6	ФИПаII 3,0-0,6
Диаметр фильтра, м	0,7	1,0	1,4	2,0	2,6	3,0
Площадь фильтрации,м2	0,385	0,785	1,54	3,14	5,3	7,1
Давление, МПа: Рабочее	0,6	0,6	0,6	0,6	0,6	0,6
пробное гидравлическое	0,9	0,9	0,9	0,9	0,9	0,9
Температура, °С	40	40	40	40	40	40
Производительность, м3/ч	25-30	40-50	90-100	150­170	250­270	350­370
Фильтрующая загрузка (катионит)	кат.	кат.	кат.	кат.	кат.	кат.
высота слоя,м	1,5	1,5	1,5	1,5	1,5	1,5
объем, м3	0,58	1,18	2,31	4,71	7,95	10,65
Номер чертежа	507.55. 97.000 СБ	510.55. 97.000 СБ	514.55. 97.000 СБ	520.55. 97.000 СБ	526.55. 97.000 СБ	530.55. 97.000 СБ
Масса конструкции фильтра , т:	0,5	1,1	1,4	2,7	4,2	5,6
