Фильтр сорбционный угольный ФСУ

ФСУ 2,0-0,6; ФСУ 2,6-0,6; ФСУ 3,0-0,6; ФСУ 3,4-0,6

Фильтр сорбционный угольный (ФСУ) - это вертикальный цилиндрический аппарат, который состоит из корпуса, нижнего и верхнего распределительных устройств, трубопроводов, запорной арматуры, пробоотборного устройства и фильтрующей загрузки.

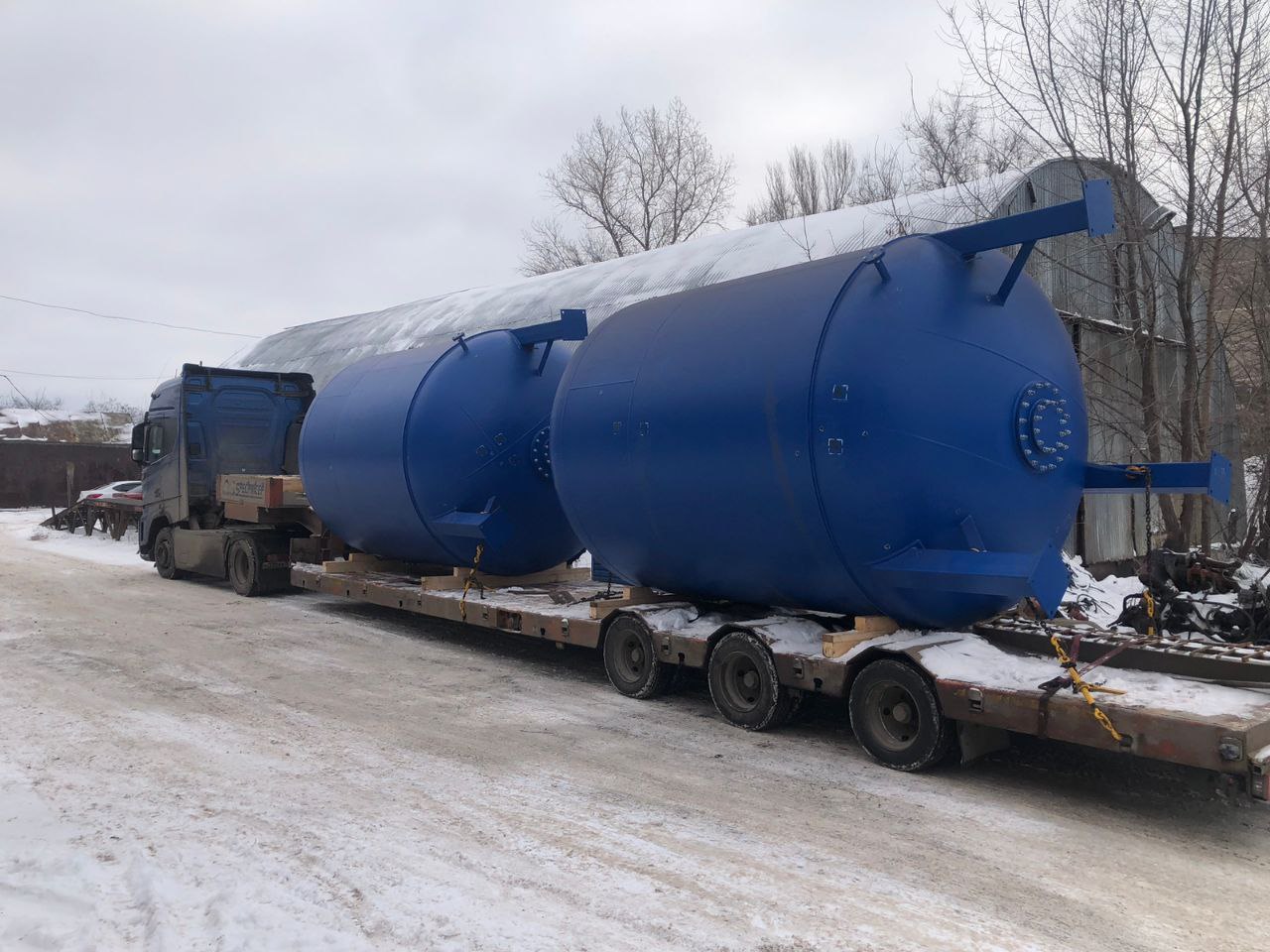

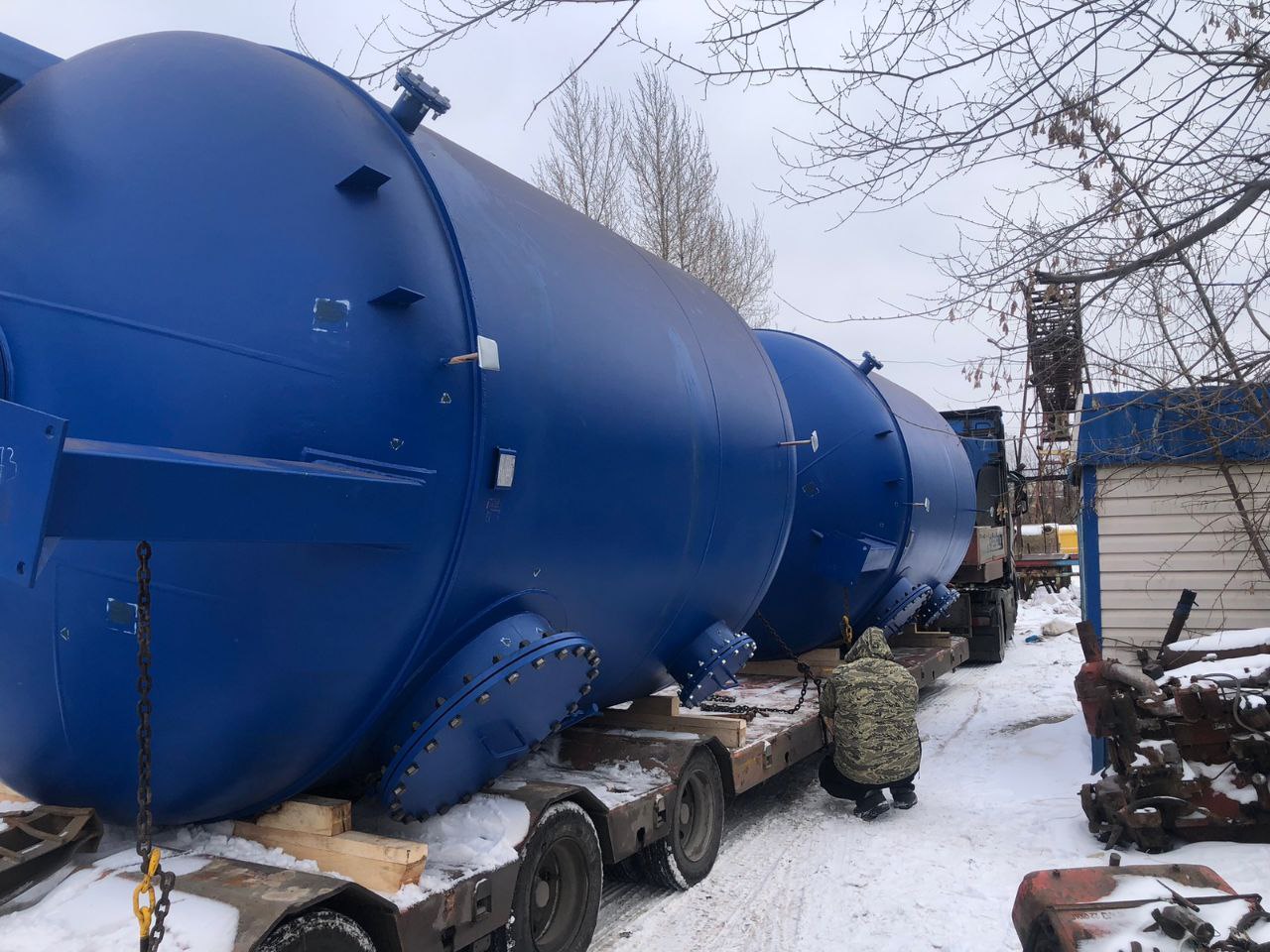

Корпус угольного фильтра - цилиндрическая сварная обечайка, из листовой стали, с приварными эллиптическими верхним и нижним днищами. К нижнему днищу приварены три опоры для установки фильтра на фундамент. Корпус фильтра оборудован двумя люками, расположенными в верхней и нижней части корпуса. Верхний люк предназначен для загрузки и периодического осмотра состояния поверхностей фильтрующего материала, ревизии и ремонта верхнего распределительного устройства.
Нижний люк предназначен для монтажа и ремонта нижнего и верхнего дренажно-распределительных устройств, для выполнения внутренней антикоррозионной защиты корпуса сорбционного фильтра.
По центру верхнего и нижнего эллиптических днищ фильтров приварены фланцы, к которым с внутренней стороны фильтра прикреплены дренажно-распределительные устройства, а с наружной стороны по фронту фильтра - подводящие и отводящие трубопроводы.
Для гидрозагрузки фильтрующего материала в верхней части обечайки предусмотрен штуцер. Для гидровыгрузки фильтрующего материала в нижнем эллиптическом днище предусмотрен штуцер. К верхнему эллиптическому днищу корпуса сорбционного фильтра приварены две косынки для подъема корпуса фильтра при его транспортировке и монтаже. Для отвода воздуха, скапливающегося в верхней части фильтра, имеется трубопровод с вентилем.
Трубопроводы и запорная арматура, расположенные по фронту фильтра, позволяют в процессе эксплуатации переключать все потоки воды.
Пробоотборное устройство, размещённое по фронту фильтра, состоит из трубок, соединенных с подводящим и отводящим трубопроводами, вентилей и манометров, показывающих давление до и после фильтра.

Материалы
Корпус фильтра сорбционного ФСУ - углеродистая сталь, на внутреннюю поверхность которой нанесено антикоррозионное покрытие.
Обвязка угольного фильтра - трубопроводы из полипропилена или из углеродистой стали. Арматура – согласно требований Заказчика. Верхнее распределительное устройство – из нержавеющей стали. Нижнее дренажно-распределительное устройство – из нержавеющей стали.
Комплектность поставки:
Корпус фильтра с антикоррозионным покрытием.
Трубопроводы и арматура в пределах фронта фильтра.
Пробоотборное устройство, манометры с трехходовыми кранами.
Верхнее распределительное устройство.
Нижнее дренажно-распределительное устройство.
Прокладочные материалы и крепежные детали.

Техническая характеристика угольных сорбционных фильтров ФСУ
