Фильтры ионитные противоточные с зажатыми слоями ФИПр ЗС
ФИПр ЗС -0,7-0,6; ФИПр ЗС -1,0-0,6
Фильтры ионитные противоточные с зажатыми слоями ФИПр ЗС представляет собой вертикальный однокамерный цилиндрический аппарат, состоящий из основных элементов: корпуса, фланцевого верхнего днища, фланцевого нижнего днища, верхнего, и нижнего распределительных устройств , трубопроводов, запорной арматуры, пробоотборного устройства и фильтрующей загрузки.
ФИПр ЗС -0,7-0,6, ФИПр ЗС -1,0-0,6 - корпус этих противоточных фильтров состоит из листовой стальной цилиндрической обечайки к верхней части, которой приварен фланцевый разъем. Между нижним эллиптическим днищем и обечайкой тоже имеется фланцевый разъем, в котором зажато нижнее распределительное устройство . Внутренняя поверхность фильтра покрыта антикоррозионным покрытием
К нижнему днищу приварены три опоры для установки фильтра на фундамент.
По центру верхнего и нижнего эллиптических днищ фильтров приварены фланцы, к которым с внутренней стороны фильтра прикреплены дренажно-распределительные устройства, а с наружной стороны по фронту фильтра присоединяют подводящие и отводящие трубопроводы. К верхнему эллиптическому днищу корпуса фильтра приварены две косынки для подъема корпуса фильтра при его транспортировке и монтаже.
Для периодического отвода воздуха, скапливающегося в верхней части фильтра, имеется трубопровод с вентилем.
Трубопроводы и запорная арматура, расположенные по фронту фильтра, позволяют в процессе эксплуатации переключать все потоки воды.
Пробоотборное устройство , размещено по фронту фильтра, оно состоит из трубок, соединенных с подводящим и отводящим трубопроводами, вентилей и манометров, показывающих давление до и после фильтра. В фильтре имеются смотровые окна для контроля зажатия слоя.
Материалы.
Корпус фильтра противоточного с зажатыми слоями- углеродистая сталь, на внутреннюю поверхность которой нанесено антикоррозионное покрытие. Обвязка фильтра - трубопроводы из полипропилена или из углеродистой стали. Арматура - согласно требований Заказчика
Верхнее распределительное устройство - ложное дно - углеродистая сталь Ст 3 с антикоррозионной защитой (по согласованию с Заказчиком -из коррозионностойкой стали).
Нижнее дренажно-распределительное устройство - ложное дно - углеродистая сталь Ст 3 с антикоррозионной защитой (по согласованию с Заказчиком - из коррозионностойкой стали).
Комплектность поставки:
Корпус фильтра с антикоррозионным покрытием. Трубопроводы и арматура в пределах фронта фильтра.
Пробоотборные устройства, манометры с трехходовыми кранами для каждой камеры.
Верхнее распределительное устройство .
Нижнее дренажно-распределительное устройство .
Прокладочные материалы и крепежные детали.
ФИПр ЗС-1,4-0,6; ФИПр ЗС-2,0-0,6; ФИПр ЗС-2,6-0,6; ФИПр ЗС-3,0-0,6; ФИПр ЗС-3,4-0,6
ФИПр ЗС - это вертикальный цилиндрический аппарат, который состоит из корпуса, нижнего и верхнего распределительных устройств (ложное днище), трубопроводов, запорной арматуры, пробоотборного устройства и фильтрующей загрузки.
Корпус противоточного фильтра с механическим зажатием - цилиндрическая сварная обечайка, из листовой стали, с приварными эллиптическими верхним и нижним днищами. К нижнему днищу приварены три опоры для установки фильтра на фундамент.
Корпус противоточного фильтра оборудован двумя люками, расположенными в верхней и нижней цилиндрической части корпуса.
Верхний люк предназначен для загрузки и периодического осмотра состояния поверхностей фильтрующего материала, ревизии и ремонта верхнего распределительного устройства.
Нижний люк предназначен для монтажа и ремонта нижнего и верхнего дренажно-распределительных устройств, для выполнения внутренней антикоррозионной защиты корпуса фильтра.
По центру верхнего и нижнего эллиптических днищ фильтров приварены фланцы, к которым с внутренней стороны фильтра прикреплены дренажно-распределительные устройства, а с наружной стороны по фронту фильтра - подводящие и отводящие трубопроводы.
Для гидрозагрузки фильтрующего материала в верхней части обечайки предусмотрен штуцер.
Для гидровыгрузки фильтрующего материала в нижнем эллиптическом днище предусмотрен штуцер.
К верхнему эллиптическому днищу корпуса фильтра приварены две косынки для подъема корпуса фильтра при его транспортировке и монтаже. Для отвода воздуха, скапливающегося в верхней части фильтра, имеется трубопровод с вентилем.
Трубопроводы и запорная арматура, расположенные по фронту фильтра, позволяют в процессе эксплуатации переключать все потоки воды.
Пробоотборное устройство, размещённое по фронту фильтра, состоит из трубок, соединенных с подводящим и отводящим трубопроводами, вентилей и манометров, показывающих давление до и после фильтра. В фильтре имеются смотровые окна для контроля зажатия слоя.
Материалы.
Корпус фильтра противоточного с механическим зажатием - углеродистая сталь, на внутреннюю поверхность которой нанесено антикоррозионное покрытие. Обвязка фильтра - трубопроводы из полипропилена или из углеродистой стали. Арматура - согласно требований Заказчика.
Верхнее распределительное устройство - ложное дно - углеродистая сталь Ст 3 с антикоррозионным покрытием (по согласованию с Заказчиком - из коррозионностойкой стали).
Нижнее дренажно-распределительное устройство - ложное дно - углеродистая сталь Ст 3 с антикоррозионным покрытием (по согласованию с Заказчиком - из коррозионностойкой стали).
Комплектность поставки:
Корпус фильтра с антикоррозионным покрытием.
Трубопроводы и арматура в пределах фронта фильтра.
Пробоотборное устройство, манометры с трехходовыми кранами.
Верхнее распределительное устройство.
Нижнее дренажно-распределительное устройство.
Прокладочные материалы и крепежные детали.
Техническая характеристика ионитных фильтров противоточных с зажатыми слоями ФИПр ЗС
|
|
ФИПр ЗС-0,7 -0,6 |
ФИПр ЗС-1,0 -0,6 |
ФИПр ЗС-1,4 -0,6 |
ФИПр ЗС-2,0 -0,6 |
ФИПр ЗС-2,6 -0,6 |
ФИПр ЗС-3,0 -0,6 |
ФИПр ЗС-3,4 -0,6 |
|
Диаметр фильтра, м |
0,7 |
1,0 |
1,4 |
2,0 |
2,6 |
3,0 |
3,4 |
|
Площадь фильтрации, м2 |
0,385 |
0,785 |
1,54 |
3,14 |
5,3 |
7,1 |
9,1 |
|
Давление, МПа: Рабочее |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
|
пробное гидравлическое |
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
|
Температура, °С |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
|
Производительность, м3/ч |
5,0-22,0 |
8,0-39,0 |
19,0-75,0 |
37,0-155,0 |
65,0-255,0 |
85,0-340,0 |
110,0- 440,0 |
|
Фильтрующая загрузка катио-нит/анионит): |
кат./ан. |
кат./ан. |
кат./ан. |
кат./ан. |
кат./ан. |
кат./ан. |
кат./ан. |
|
высота слоя, м |
2,0 |
2,0 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
|
обьём, м3 |
0,77 |
1,57 |
4,0 |
7,85 |
13,25 |
17,75 |
22,75 |
|
Номер чертежа |
507.74. |
510.74. |
514.74. |
520.74. |
526.74. |
530.74. |
534.74. |
|
Масса конструкции фильтра , т: |
1,23 |
1,77 |
2,4 |
3,4 |
4,9 |
5,96 |
7,8 |
|
|
ФИПр ЗС 2К 0,7-0,6 |
ФИПр ЗС 2К 1,0-0,6 |
ФИПр ЗС 2К 1,4-0,6 |
ФИПр ЗС 2К 2,0-0,6 |
ФИПр ЗС 2К 2,6-0,6 |
ФИПр ЗС 2К 3,0-0,6 |
ФИПр ЗС 2К 3,4-0,6 |
|
Диаметр фильтра, м |
0,7 |
1,0 |
1,4 |
2,0 |
2,6 |
3,0 |
3,4 |
|
Площадь фильтрации, м2 |
0,385 |
0,785 |
1,54 |
3,14 |
5,3 |
7,1 |
9,1 |
|
Давление, МПа: Рабочее |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
|
пробное гидравлическое |
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
|
Температура, °С |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
|
Производительность, м3/ч |
5,0-22,0 |
8,0-39,0 |
19,0-75,0 |
37,0-155,0 |
65,0-255,0 |
85,0-340,0 |
110,0440,0 |
|
Фильтрующая загрузка катио-нит/анионит): |
кат./ан. |
кат./ан. |
кат./ан. |
кат./ан. |
кат./ан. |
кат./ан. |
кат./а н. |
|
высота слоя, м |
4,0 |
4,0 |
5,0 |
5,0 |
5,0 |
5,0 |
5,0 |
|
обьём, м3 |
1,54 |
3,14 |
8,0 |
15,7 |
26,5 |
35,5 |
45,5 |
|
Номер чертежа |
507.74.98 |
510.74.9 8. |
514.74.9 8. |
520.74.9 8. |
526.74.9 8. |
530.74.9 8. |
534.74.9 8. |
|
Масса конструкции фильтра , т: |
1,35 |
1,88 |
2,56 |
3,8 |
5,7 |
6,7 |
8,61 |
Фильтры ионитные противоточные со средней дренажной системой ФИПр СД
ФИПр-СД 1,4-0,6; ФИПр-СД 2,0-0,6; ФИПр-СД 2,6-0,6; ФИПр-СД 3,0-0,6; ФИПр-СД 3,4-0,6.
Фильтр ионитовый противоточный со средней дренажной системой ФИПр СД - это вертикальный цилиндрический аппарат, который состоит из корпуса, нижнего, среднего и верхнего распределительных устройств, трубопроводов, запорной арматуры, пробоотборного устройства и фильтрующей загрузки.
Корпус фильтра противоточного - цилиндрическая сварная обечайка, из листовой стали, с приварными эллиптическими верхним и нижним днищами. К нижнему днищу приварены три опоры для установки фильтра на фундамент.
Корпус противоточного фильтра оборудован двумя люками, расположенными в верхней и нижней цилиндрической части корпуса.
Верхний люк предназначен для загрузки и периодического осмотра состояния поверхностей фильтрующего материала , ревизии и ремонта верхнего распределительного устройства.
Нижний люк предназначен для монтажа и ремонта нижнего и верхнего дренажно-распределительных устройств, для выполнения внутренней антикоррозионной защиты корпуса фильтра.
По центру верхнего и нижнего эллиптических днищ фильтров приварены фланцы, к которым с внутренней стороны фильтра - прикреплены дренажно-распределительные устройства, а с наружной стороны по фронту фильтра присоединяют подводящие и отводящие трубопроводы.
Среднее дренажно-распределительное устройство служит для взрыхления верхнего, наиболее загрязненного слоя катионита, отвода регенерационного раствора, зажатия слоя (при использовании насоса зажатия слоя, для Na - катионитовых фильтров, см. схему)
Для гидрозагрузки фильтрующего материала в верхней части обечайки предусмотрен штуцер.
Для гидровыгрузки фильтрующего материала в нижнем эллиптическом днище предусмотрен штуцер.
К верхнему эллиптическому днищу корпуса фильтра приварены две косынки для подъема корпуса фильтра при его транспортировке и монтаже. Для отвода воздуха, скапливающегося в верхней части фильтра, имеется трубопровод с вентилем.
Трубопроводы и запорная арматура, расположенные по фронту фильтра, позволяют в процессе эксплуатации переключать все потоки воды.
Пробоотборное устройство, размещённое по фронту фильтра, состоит из трубок, соединенных с подводящим и отводящим трубопроводами, вентилей и манометров, показывающих давление до и после фильтра.
Материалы.
Корпус фильтра противоточного ФИПр - углеродистая сталь, на внутреннюю поверхность которой нанесено антикоррозионное покрытие. Обвязка фильтра - трубопроводы из полипропилена или из углеродистой стали. Арматура - согласно требований Заказчика.
Верхнее распределительное устройство - из нержавеющей стали. Нижнее дренажно-распределительное устройство - из нержавеющей стали.
Комплектность поставки:
Корпус фильтра с антикоррозионным покрытием.
Трубопроводы и арматура в пределах фронта фильтра.
Пробоотборное устройство, манометры с трехходовыми кранами.
Верхнее распределительное устройство.
Нижнее дренажно-распределительное устройство.
Прокладочные материалы и крепежные детали.
Техническая характеристика ионитных фильтров противоточных со средней дренажной системой ФИПр СД
|
|
ФИПр-СД 0,7-0,6 Na |
ФИПр-СД 1,0-0,6 Na |
ФИПр-СД 1,4-0,6 Na |
ФИПр-СД 2,0-0,6 Na |
ФИПр-СД 2,6-0,6 Na |
ФИПр-СД 3,0-0,6 Na |
ФИПр-СД 3,4-0,6 Na |
|
Диаметр фильтра, м |
0,7 |
1,0 |
1,4 |
2,0 |
2,6 |
3,0 |
3,4 |
|
Площадь фильтрации, м2 |
0,385 |
0,785 |
1,54 |
3,14 |
5,3 |
7,1 |
9,1 |
|
Давление, МПа: Рабочее пробное гидравлическое |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
|
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
|
|
Температура, °С |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
|
Фильтрующая загрузка (катионит/анионит): высота слоя, м обьём, м3 |
кат. |
кат. |
кат. |
кат. |
кат. |
кат. |
кат. |
|
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
|
|
0,96 |
1,96 |
3,85 |
7,85 |
13,25 |
17,75 |
22,75 |
|
|
Номер чертежа |
507.70. |
510.70. |
514.70. |
520.70. |
526.70. |
530.70. |
534.70. |
|
Масса конструкции фильтра , т: |
1,2 |
1,62 |
2,3 |
3,0 |
4,8 |
5,8 |
7,8 |
|
|
ФИПр- СД0,7-0,6 |
ФИПр- СД1,0-0,6 |
ФИПр- СД1,4-0,6 |
ФИПр- СД2,00,6 |
ФИПр- СД2,6-0,6 |
ФИПр- СД3,0-0,6 |
ФИПр- СД3,4-0,6 |
|
Диаметр фильтра, м |
0,7 |
1,0 |
1,4 |
2,0 |
2,6 |
3,0 |
3,4 |
|
Площадь фильтрации, м2 |
0,385 |
0,785 |
1,54 |
3,14 |
5,3 |
7,1 |
9,1 |
|
Давление, МПа: Рабочее |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
|
пробное гидравлическое |
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
|
Температура, °С |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
|
Фильтрующая загрузка (катионит/анионит): |
к |
кат. |
ка |
ан. |
кат. |
кат |
кат.4 |
|
высота слоя,м |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
|
обьём, м3 |
1,96 |
3,85 |
7,85 |
13,25 |
17,75 |
22,75 |
31,96 |
|
Номер чертежа |
4 |
4. |
54 |
524. |
54 |
54 |
54. |
|
Масса конструкции фильтра , т: |
1,25 |
1,68 |
2,35 |
3,2 |
5,1 |
5,9 |
7,91 |
Фильтры ионитные противоточные с зажатыми слоями ФИПр ЗС
ФИПр ЗС -0,7-0,6; ФИПр ЗС -1,0-0,6
Фильтры ионитные противоточные с зажатыми слоями ФИПр ЗС представляет собой вертикальный однокамерный цилиндрический аппарат, состоящий из основных элементов: корпуса, фланцевого верхнего днища, фланцевого нижнего днища, верхнего, и нижнего распределительных устройств , трубопроводов, запорной арматуры, пробоотборного устройства и фильтрующей загрузки.
ФИПр ЗС -0,7-0,6, ФИПр ЗС -1,0-0,6 - корпус этих противоточных фильтров состоит из листовой стальной цилиндрической обечайки к верхней части, которой приварен фланцевый разъем. Между нижним эллиптическим днищем и обечайкой тоже имеется фланцевый разъем, в котором зажато нижнее распределительное устройство . Внутренняя поверхность фильтра покрыта антикоррозионным покрытием
К нижнему днищу приварены три опоры для установки фильтра на фундамент.
По центру верхнего и нижнего эллиптических днищ фильтров приварены фланцы, к которым с внутренней стороны фильтра прикреплены дренажно-распределительные устройства, а с наружной стороны по фронту фильтра присоединяют подводящие и отводящие трубопроводы. К верхнему эллиптическому днищу корпуса фильтра приварены две косынки для подъема корпуса фильтра при его транспортировке и монтаже.
Для периодического отвода воздуха, скапливающегося в верхней части фильтра, имеется трубопровод с вентилем.
Трубопроводы и запорная арматура, расположенные по фронту фильтра, позволяют в процессе эксплуатации переключать все потоки воды.
Пробоотборное устройство , размещено по фронту фильтра, оно состоит из трубок, соединенных с подводящим и отводящим трубопроводами, вентилей и манометров, показывающих давление до и после фильтра. В фильтре имеются смотровые окна для контроля зажатия слоя.
Материалы.
Корпус фильтра противоточного с зажатыми слоями- углеродистая сталь, на внутреннюю поверхность которой нанесено антикоррозионное покрытие. Обвязка фильтра - трубопроводы из полипропилена или из углеродистой стали. Арматура - согласно требований Заказчика
Верхнее распределительное устройство - ложное дно - углеродистая сталь Ст 3 с антикоррозионной защитой (по согласованию с Заказчиком -из коррозионностойкой стали).
Нижнее дренажно-распределительное устройство - ложное дно - углеродистая сталь Ст 3 с антикоррозионной защитой (по согласованию с Заказчиком - из коррозионностойкой стали).
Комплектность поставки:
Корпус фильтра с антикоррозионным покрытием. Трубопроводы и арматура в пределах фронта фильтра.
Пробоотборные устройства, манометры с трехходовыми кранами для каждой камеры.
Верхнее распределительное устройство .
Нижнее дренажно-распределительное устройство .
Прокладочные материалы и крепежные детали.
ФИПр ЗС-1,4-0,6; ФИПр ЗС-2,0-0,6; ФИПр ЗС-2,6-0,6; ФИПр ЗС-3,0-0,6; ФИПр ЗС-3,4-0,6
ФИПр ЗС - это вертикальный цилиндрический аппарат, который состоит из корпуса, нижнего и верхнего распределительных устройств (ложное днище), трубопроводов, запорной арматуры, пробоотборного устройства и фильтрующей загрузки.
Корпус противоточного фильтра с механическим зажатием - цилиндрическая сварная обечайка, из листовой стали, с приварными эллиптическими верхним и нижним днищами. К нижнему днищу приварены три опоры для установки фильтра на фундамент.
Корпус противоточного фильтра оборудован двумя люками, расположенными в верхней и нижней цилиндрической части корпуса.
Верхний люк предназначен для загрузки и периодического осмотра состояния поверхностей фильтрующего материала, ревизии и ремонта верхнего распределительного устройства.
Нижний люк предназначен для монтажа и ремонта нижнего и верхнего дренажно-распределительных устройств, для выполнения внутренней антикоррозионной защиты корпуса фильтра.
По центру верхнего и нижнего эллиптических днищ фильтров приварены фланцы, к которым с внутренней стороны фильтра прикреплены дренажно-распределительные устройства, а с наружной стороны по фронту фильтра - подводящие и отводящие трубопроводы.
Для гидрозагрузки фильтрующего материала в верхней части обечайки предусмотрен штуцер.
Для гидровыгрузки фильтрующего материала в нижнем эллиптическом днище предусмотрен штуцер.
К верхнему эллиптическому днищу корпуса фильтра приварены две косынки для подъема корпуса фильтра при его транспортировке и монтаже. Для отвода воздуха, скапливающегося в верхней части фильтра, имеется трубопровод с вентилем.
Трубопроводы и запорная арматура, расположенные по фронту фильтра, позволяют в процессе эксплуатации переключать все потоки воды.
Пробоотборное устройство, размещённое по фронту фильтра, состоит из трубок, соединенных с подводящим и отводящим трубопроводами, вентилей и манометров, показывающих давление до и после фильтра. В фильтре имеются смотровые окна для контроля зажатия слоя.
Материалы.
Корпус фильтра противоточного с механическим зажатием - углеродистая сталь, на внутреннюю поверхность которой нанесено антикоррозионное покрытие. Обвязка фильтра - трубопроводы из полипропилена или из углеродистой стали. Арматура - согласно требований Заказчика.
Верхнее распределительное устройство - ложное дно - углеродистая сталь Ст 3 с антикоррозионным покрытием (по согласованию с Заказчиком - из коррозионностойкой стали).
Нижнее дренажно-распределительное устройство - ложное дно - углеродистая сталь Ст 3 с антикоррозионным покрытием (по согласованию с Заказчиком - из коррозионностойкой стали).
Комплектность поставки:
Корпус фильтра с антикоррозионным покрытием.
Трубопроводы и арматура в пределах фронта фильтра.
Пробоотборное устройство, манометры с трехходовыми кранами.
Верхнее распределительное устройство.
Нижнее дренажно-распределительное устройство.
Прокладочные материалы и крепежные детали.
Техническая характеристика ионитных фильтров противоточных с зажатыми слоями ФИПр ЗС
|
|
ФИПр ЗС-0,7 -0,6 |
ФИПр ЗС-1,0 -0,6 |
ФИПр ЗС-1,4 -0,6 |
ФИПр ЗС-2,0 -0,6 |
ФИПр ЗС-2,6 -0,6 |
ФИПр ЗС-3,0 -0,6 |
ФИПр ЗС-3,4 -0,6 |
|
Диаметр фильтра, м |
0,7 |
1,0 |
1,4 |
2,0 |
2,6 |
3,0 |
3,4 |
|
Площадь фильтрации, м2 |
0,385 |
0,785 |
1,54 |
3,14 |
5,3 |
7,1 |
9,1 |
|
Давление, МПа: Рабочее |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
|
пробное гидравлическое |
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
|
Температура, °С |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
|
Производительность, м3/ч |
5,0-22,0 |
8,0-39,0 |
19,0-75,0 |
37,0-155,0 |
65,0-255,0 |
85,0-340,0 |
110,0- 440,0 |
|
Фильтрующая загрузка катио-нит/анионит): |
кат./ан. |
кат./ан. |
кат./ан. |
кат./ан. |
кат./ан. |
кат./ан. |
кат./ан. |
|
высота слоя, м |
2,0 |
2,0 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
|
обьём, м3 |
0,77 |
1,57 |
4,0 |
7,85 |
13,25 |
17,75 |
22,75 |
|
Номер чертежа |
507.74. |
510.74. |
514.74. |
520.74. |
526.74. |
530.74. |
534.74. |
|
Масса конструкции фильтра , т: |
1,23 |
1,77 |
2,4 |
3,4 |
4,9 |
5,96 |
7,8 |
|
|
ФИПр ЗС 2К 0,7-0,6 |
ФИПр ЗС 2К 1,0-0,6 |
ФИПр ЗС 2К 1,4-0,6 |
ФИПр ЗС 2К 2,0-0,6 |
ФИПр ЗС 2К 2,6-0,6 |
ФИПр ЗС 2К 3,0-0,6 |
ФИПр ЗС 2К 3,4-0,6 |
|
Диаметр фильтра, м |
0,7 |
1,0 |
1,4 |
2,0 |
2,6 |
3,0 |
3,4 |
|
Площадь фильтрации, м2 |
0,385 |
0,785 |
1,54 |
3,14 |
5,3 |
7,1 |
9,1 |
|
Давление, МПа: Рабочее |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
|
пробное гидравлическое |
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
|
Температура, °С |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
|
Производительность, м3/ч |
5,0-22,0 |
8,0-39,0 |
19,0-75,0 |
37,0-155,0 |
65,0-255,0 |
85,0-340,0 |
110,0440,0 |
|
Фильтрующая загрузка катио-нит/анионит): |
кат./ан. |
кат./ан. |
кат./ан. |
кат./ан. |
кат./ан. |
кат./ан. |
кат./а н. |
|
высота слоя, м |
4,0 |
4,0 |
5,0 |
5,0 |
5,0 |
5,0 |
5,0 |
|
обьём, м3 |
1,54 |
3,14 |
8,0 |
15,7 |
26,5 |
35,5 |
45,5 |
|
Номер чертежа |
507.74.98 |
510.74.9 8. |
514.74.9 8. |
520.74.9 8. |
526.74.9 8. |
530.74.9 8. |
534.74.9 8. |
|
Масса конструкции фильтра , т: |
1,35 |
1,88 |
2,56 |
3,8 |
5,7 |
6,7 |
8,61 |
Фильтры ионитные противоточные со средней дренажной системой ФИПр СД
ФИПр-СД 1,4-0,6; ФИПр-СД 2,0-0,6; ФИПр-СД 2,6-0,6; ФИПр-СД 3,0-0,6; ФИПр-СД 3,4-0,6.

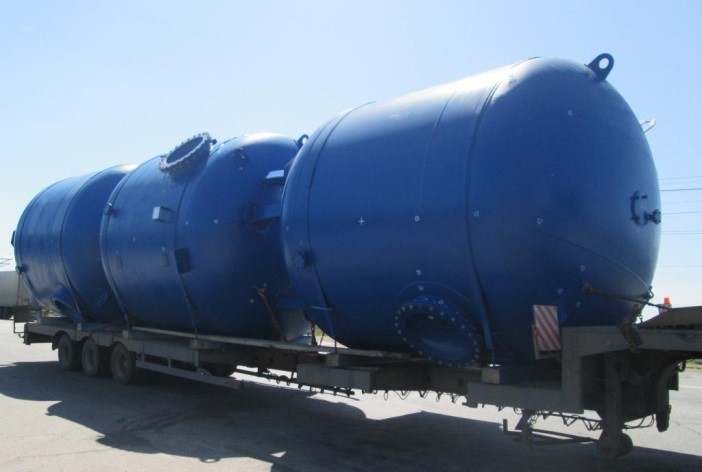

Фильтр ионитовый противоточный со средней дренажной системой ФИПр СД - это вертикальный цилиндрический аппарат, который состоит из корпуса, нижнего, среднего и верхнего распределительных устройств, трубопроводов, запорной арматуры, пробоотборного устройства и фильтрующей загрузки.
Корпус фильтра противоточного - цилиндрическая сварная обечайка, из листовой стали, с приварными эллиптическими верхним и нижним днищами. К нижнему днищу приварены три опоры для установки фильтра на фундамент.
Корпус противоточного фильтра оборудован двумя люками, расположенными в верхней и нижней цилиндрической части корпуса.
Верхний люк предназначен для загрузки и периодического осмотра состояния поверхностей фильтрующего материала , ревизии и ремонта верхнего распределительного устройства.
Нижний люк предназначен для монтажа и ремонта нижнего и верхнего дренажно-распределительных устройств, для выполнения внутренней антикоррозионной защиты корпуса фильтра.
По центру верхнего и нижнего эллиптических днищ фильтров приварены фланцы, к которым с внутренней стороны фильтра - прикреплены дренажно-распределительные устройства, а с наружной стороны по фронту фильтра присоединяют подводящие и отводящие трубопроводы.
Среднее дренажно-распределительное устройство служит для взрыхления верхнего, наиболее загрязненного слоя катионита, отвода регенерационного раствора, зажатия слоя (при использовании насоса зажатия слоя, для Na - катионитовых фильтров, см. схему)
Для гидрозагрузки фильтрующего материала в верхней части обечайки предусмотрен штуцер.
Для гидровыгрузки фильтрующего материала в нижнем эллиптическом днище предусмотрен штуцер.
К верхнему эллиптическому днищу корпуса фильтра приварены две косынки для подъема корпуса фильтра при его транспортировке и монтаже. Для отвода воздуха, скапливающегося в верхней части фильтра, имеется трубопровод с вентилем.
Трубопроводы и запорная арматура, расположенные по фронту фильтра, позволяют в процессе эксплуатации переключать все потоки воды.
Пробоотборное устройство, размещённое по фронту фильтра, состоит из трубок, соединенных с подводящим и отводящим трубопроводами, вентилей и манометров, показывающих давление до и после фильтра.
Материалы.
Корпус фильтра противоточного ФИПр - углеродистая сталь, на внутреннюю поверхность которой нанесено антикоррозионное покрытие. Обвязка фильтра - трубопроводы из полипропилена или из углеродистой стали. Арматура - согласно требований Заказчика.
Верхнее распределительное устройство - из нержавеющей стали. Нижнее дренажно-распределительное устройство - из нержавеющей стали.
Комплектность поставки:
Корпус фильтра с антикоррозионным покрытием.
Трубопроводы и арматура в пределах фронта фильтра.
Пробоотборное устройство, манометры с трехходовыми кранами.
Верхнее распределительное устройство.
Нижнее дренажно-распределительное устройство.
Прокладочные материалы и крепежные детали.
Техническая характеристика ионитных фильтров противоточных со средней дренажной системой ФИПр СД
|
|
ФИПр- СД0,7-0,6 |
ФИПр- СД1,0-0,6 |
ФИПр- СД1,4-0,6 |
ФИПр- СД2,00,6 |
ФИПр- СД2,6-0,6 |
ФИПр- СД3,0-0,6 |
ФИПр- СД3,4-0,6 |
|
Диаметр фильтра, м |
0,7 |
1,0 |
1,4 |
2,0 |
2,6 |
3,0 |
3,4 |
|
Площадь фильтрации, м2 |
0,385 |
0,785 |
1,54 |
3,14 |
5,3 |
7,1 |
9,1 |
|
Давление, МПа: Рабочее |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
0,6 |
|
пробное гидравлическое |
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
0,9 |
|
Температура, °С |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
|
Фильтрующая загрузка (катионит/анионит): |
кат./ан. |
кат./ан. |
кат./ан. |
кат./ан. |
кат./ан. |
кат./ан. |
кат./ан |
|
высота слоя,м |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
2,5 |
|
обьём, м3 |
1,96 |
3,85 |
7,85 |
13,25 |
17,75 |
22,75 |
31,96 |
|
Номер чертежа |
507.70. |
510.70. |
514.70. |
520.70. |
526.70. |
530.70. |
534.70. |
|
Масса конструкции фильтра , т: |
1,25 |
1,68 |
2,35 |
3,2 |
5,1 |
5,9 |
7,91 |
Появились вопросы?
Закажите бесплатный звонок менеджера!
